带式输送机

  • 添加时间:2018-06-04 点击:
产品详情
TD75型带式输送机概述:
      DTⅡ、TD75型皮带输送机由于输送量大,结构简单,维护方便,成本低,通用性强等优点,而被广泛地应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门,进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品.由单机或多机组合成运输系统来输送物料,根据工艺要求可布置成水平或倾斜的形式,DTⅡ型皮带输送机除了可满足水平或倾斜输送要求外,还可采用带凸弧段、凹弧段与直线段组合的输送形式.输送机允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率.该输送机适用的工作环境温度一般为-25~+40℃.振泰机械还生产轻型皮带输送机和移动式输送机。
带式输送机
TD75型带式输送机基本结构:
带式输送机
1、驱动部分:系由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式电动滚筒。
2、滚动部分:分传动滚筒和改向滚筒两大类。
3、托辊部分:分槽形、平行、调心和缓冲托辊等。
4、清扫部分:分弹簧清扫器和空段清扫器。
5、卸料部分:分固定式犁式卸料器和电动卸料器。
6、制动部分:有带式逆止器和滚柱逆止器两种。
7、附件:在罩壳、导料槽、漏斗等。
带式输送机
TD75型带式输送机基本布置形式:
1、倾斜输送机
2、水平输送机
3、带凹弧曲形段输送机
4、带凸弧曲形段输送机
5、带凹弧及凸弧曲形段输送机
带式输送机
TD型带式输送机工作特点:
       DTⅡ、TD75型带式输送机按其支架结构有固定式的移动式两种:按输送带材料有胶带、塑料带和钢芯带之分。输送机的工作环境温度一般在-10oC--+40oC之间,要求物料温度不超过70oC;耐热橡胶带可输送120oC以下的高温物料。物料温度更高时不宜采用胶带输送机。当输送具有酸性碱性油类物质和有机溶剂等成分的物料时,需采用耐油、耐酸碱的橡胶带式塑料带。带式输送机的带宽可分为:500、650、800、1000、1200和1400mm。用户可根据带式输送机的输送长度,物料的种类、容重、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、帆布层数和胶带厚度。
1、输送平稳,物料与输送带没有相对运动,能够避免对输送物的损坏。
2、噪音较小,适合于工作环境要求比较安静的场合。
3、结构简单,便于维护。能耗较小,使用成本低。
带式输送机

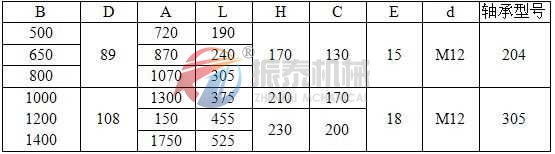

TD型带式输送机外形尺寸图表:
带式输送机
带式输送机
TD型带式输送机技术参数表:
带式输送机
1、输送能力Qv值系按水平运输,动堆积角θ为20°,托辊槽角λ为30°时计算的。
2、带速(4.5)、(5.6)m/s为非标准值,一般不推荐使用。
TD型带式输送机传动型式与传递功率的关系:
带式输送机
其它提示:定货时需注明:带速、带宽、输送距离、输送量、倾斜角度、物料特性、工作环境、堆积角度等基本技术参数。
