直线振动筛工作原理结构详解

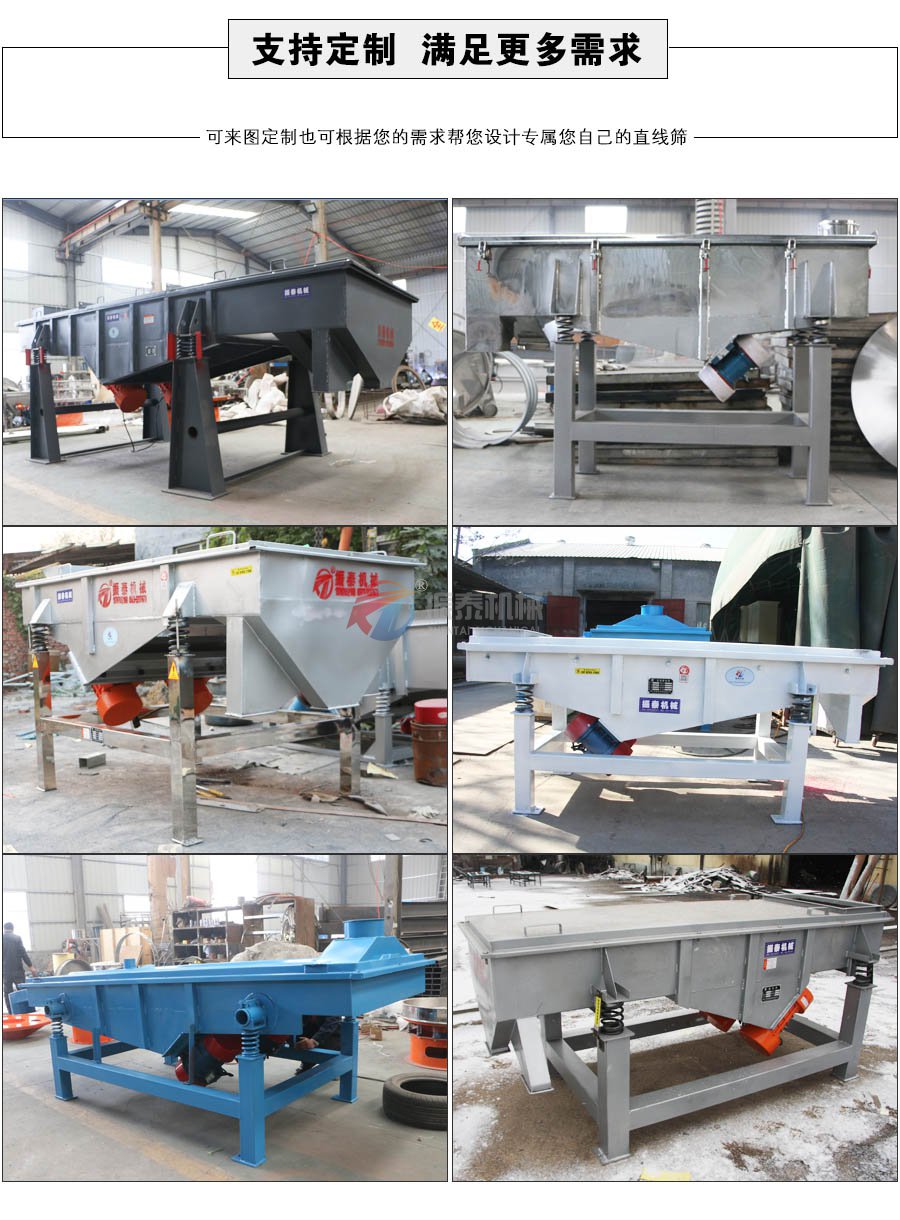

   我公司新乡【振泰机械】是在结合业内先进生产经验的基础上，广泛汲取一线用户意见与建议，不断升级改进的新型筛分设备。直线振动筛是一种质量可靠、操作简单易维护、运行稳定、效率高等诸多特点的筛分设备，该设备常见型号有DZSF520(宽500mm、长2000mm)、DZSF525、DZSF530、DZSF1020、DZSF1025、DZSF1030，如果对直线振动筛型号有要求也可以按您要求特殊定制。

直线振动筛工作原理：

   DZSF系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。最大给料粒度不大于10mm。

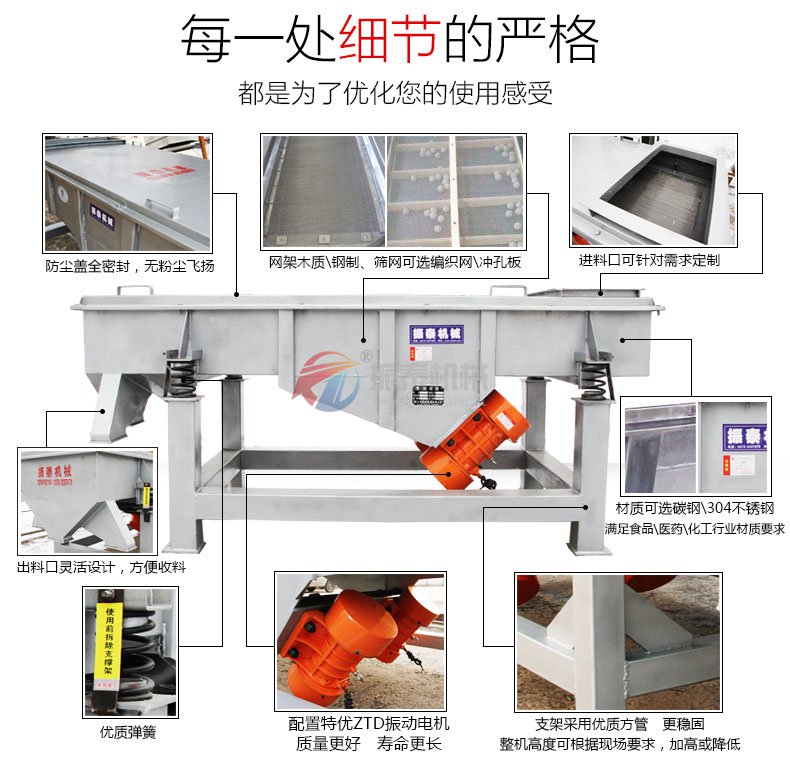

直线筛结构说明

     本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

   1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

   2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

   3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

   4、振动电机(使用与维修方法详见振动电机使用说明书)。

   5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

   6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

   7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。
