震动筛结构详细介绍

来源:振泰机械 更新时间:2018-01-10点击:
    震动筛又称为震动筛、旋振筛等,是根据不同不是的筛网将物料区分开来的一种设备。下面振泰机械小编就为您将详细介绍一下震动筛的结构,希望能对您有所帮助!

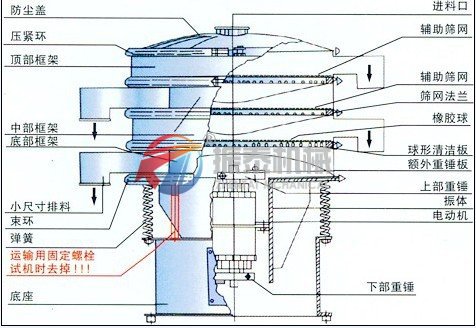

震动筛外观结构图:
震动筛各零部件介绍:
震动筛振动电机:加重片、振动本体、振动马达、上不重锤、下部重锤是振动电机的主要组成。振动电机是在转子轴两端各安装一组可调偏心块,利用轴及偏心块高速旋转产生的离心力得到激振力。激振震动筛产生旋振动,从而达到筛分作用。振动电机振动频率范围大,只有激振动力与功率配合得当才能降低机械噪音。
震动筛防尘盖:防尘盖顾名思义就是震动筛在工作是用来防止灰尘的传播,防尘盖的使用要看物料情况和环保要求,一般物料的颗粒大,物料本身不怕污染,例如像石子,粉尘不多的话,可以不用防尘盖。如果物料较细,5mm以下,或者物料需要防污染,肯定是要加防尘盖的。

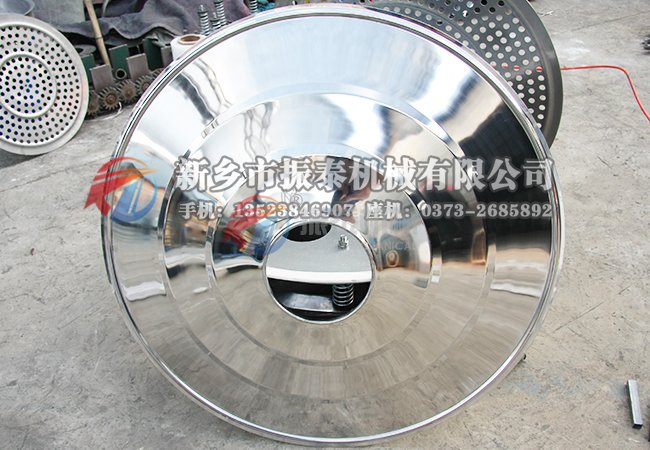

震动筛防尘盖

震动筛小束环:该配件是筛分设备上的主要角色之一,多采用304不锈钢材质(也可用普钢材质加工,根据需求定制),经过裁切,再经过专业的机器成型以后,形成一个弯度。主要起锁紧振子盘、冲孔板、网架、筛框和筛网的作用,它直接影响筛机的使用性能,在设计和制作的过程中必须严格控制配合尺寸及加工精度。震动筛小束环是筛机上重要的固定装置,一定要选择好的材质,不然在使用过程中容易发生变形,减弱固定、锁紧筛框和网架的作用。
震动筛大束环:大束环是用来固定筛体中间的筛框部分,小束环用于固定上盖和下筛框。
震动筛上框:上框的做用就是收集不过网的物料从上出料口排出,带闸门的上框可以控制上框的物料筛到什么程度进行排放,一般用于不过网物料非常少的物料或比较难筛分的物料。
震动筛中框:带回料盘的中框起到把第一层筛网透过的物料从新收集,再次投放到第二层筛网上,防止应该过网的物料掉到第二出料口没有经过筛分就直接排出。

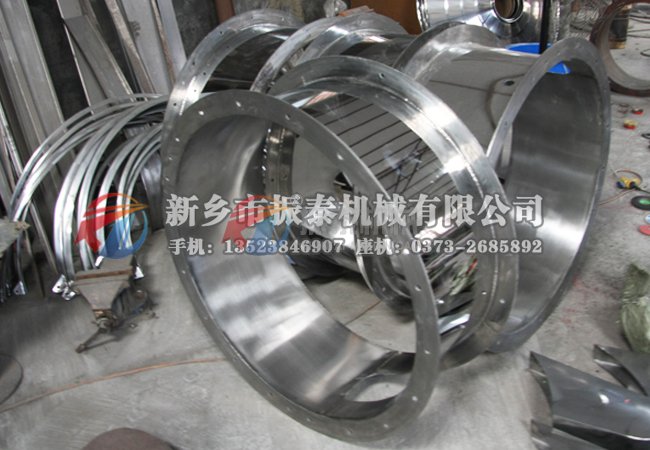

震动筛束环筛框
震动筛底框:底框把相对最细的物料收集然后从下出料口排出。
震动筛减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
震动筛电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
震动筛进料口:待筛分物料由进料口进入筛分机。
震动筛粗网:子母网的母网,减少物料对细网的冲击,增加筛网的使用寿命。

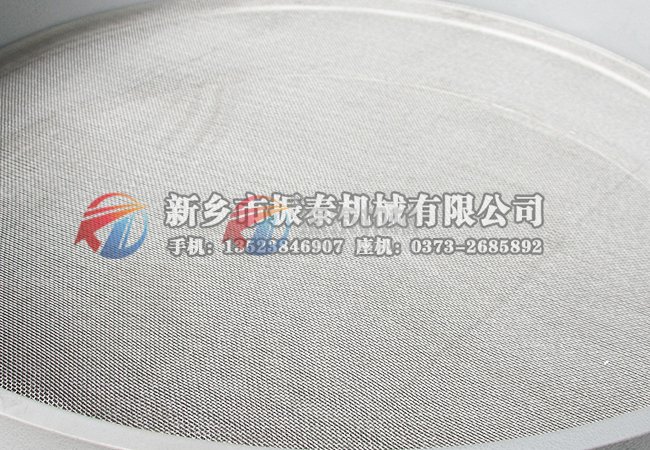

震动筛筛网
震动筛细网:子母网的子网,是物料筛选分级工序的主要配件,将待筛分物料分为两个目数等级。不同的物料有着不同的特性,所以筛网的材质、结构也不尽相同,震动筛分设备在筛分工作作业中可以按照物料不同的特性与筛分细度选用不同的目数的筛网,已达到最佳的筛分效果。
震动筛网架:震动筛网架又叫子母网结构,属于旋振筛非常普遍使用的型号,先用压网工装把粗丝径的筛网固定在U型槽内,这层筛网称之为母网,再将工作网固定平铺在母网上边,用卡箍固定四周。支撑工作筛网,保证筛面的平整度,防止物料冲击压塌工作网,同时又防止筛板上的弹跳球撞击工作网,把工作网撞破。
震动筛缪球:指弹跳球,在震动筛中安装到冲孔板与网架中间,通过其弹跳能起到清理筛网孔中的堵塞物料,提高筛分产量。
震动筛冲孔板:冲孔板在震动筛中主要的作用是用来放置pu环与弹跳球。

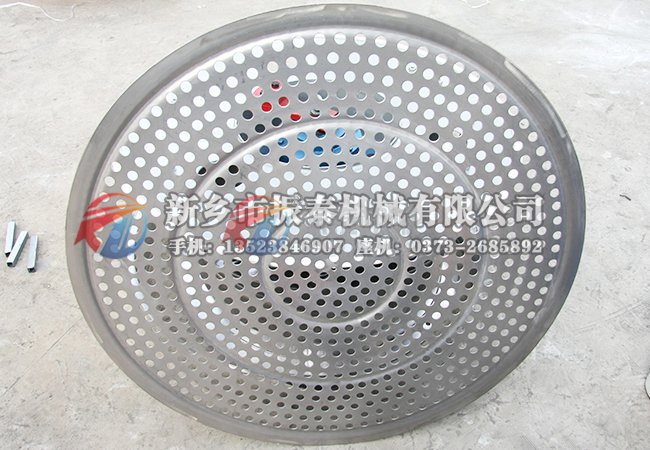

震动筛冲孔板
    以上是我公司关于震动筛结构的详细介绍,希望能对您有所帮助!如果您还有什么不明白或者需要咨询的地方,欢迎拨打我们的热线:0373-26858952   手机:13523846907  24小时竭诚为您服务!振泰机械坚持“用真心做服务,用良心做产品”的宗旨,努力为客户提供质优价廉的产品。
