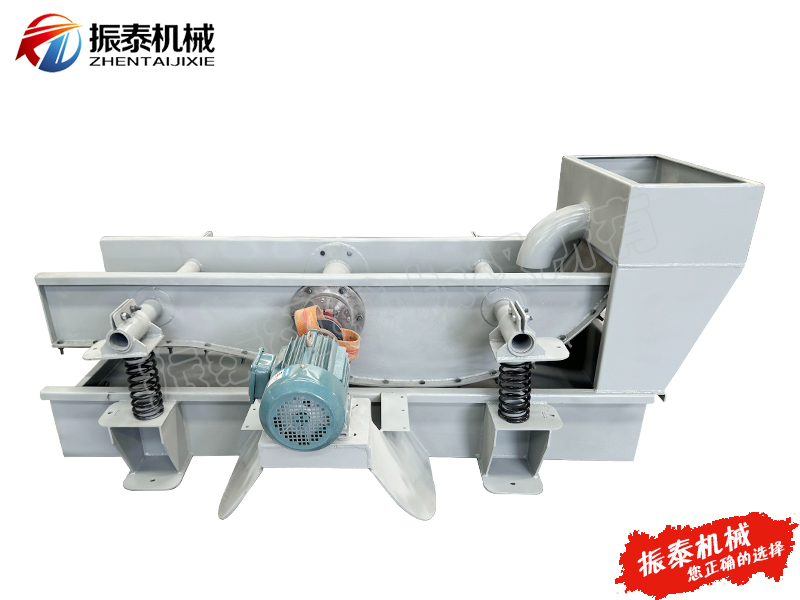

振框筛/自洗式跳筛

   振框筛（跳筛/振框平筛/纸浆筛）是制浆造纸工艺流程中的关键筛选设备，主要用于制浆工段的粗浆筛选和压力筛尾浆的回收处理。作为现代化浆料净化系统的核心设备，浆料筛通过其独特的振动筛分机制，可有效去除浆料中的粗大杂质，确保后续工序的浆料质量，同时实现纤维原料的高效回收利用。

一、工作原理

1、振动筛分原理

   振动筛采用机械振动原理，通过电机驱动偏心块产生高频线性振动（振动频率1500次/分钟，振幅2-8mm），使筛框在水平面内作往复运动。浆料在筛网表面形成"跳跃式"前进运动，合格的纤维通过筛孔进入良浆系统，而粗大杂质则被截留在筛网表面并向前输送至排渣口。

2、自清洁机制

   震动筛设备运行时，筛网在持续振动作用下产生微幅弹性变形，使附着在筛孔边缘的纤维束和杂质自动脱落，有效防止筛孔堵塞。同时，特殊设计的筛网支撑结构确保筛面各点振动均匀，避免局部堵塞。

三、设备结构

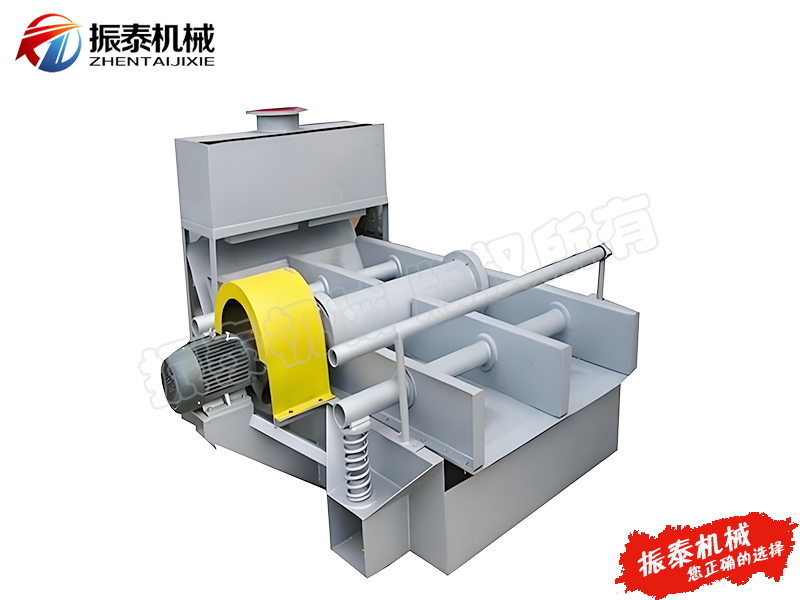

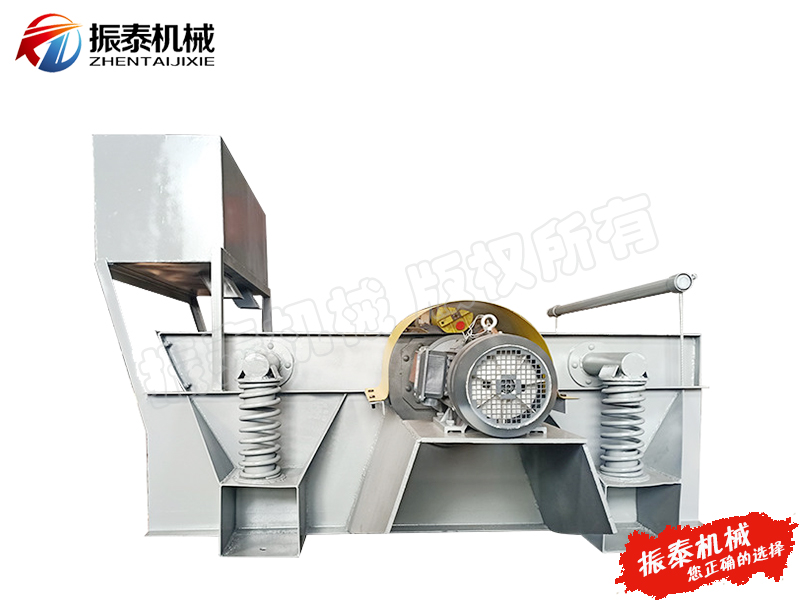

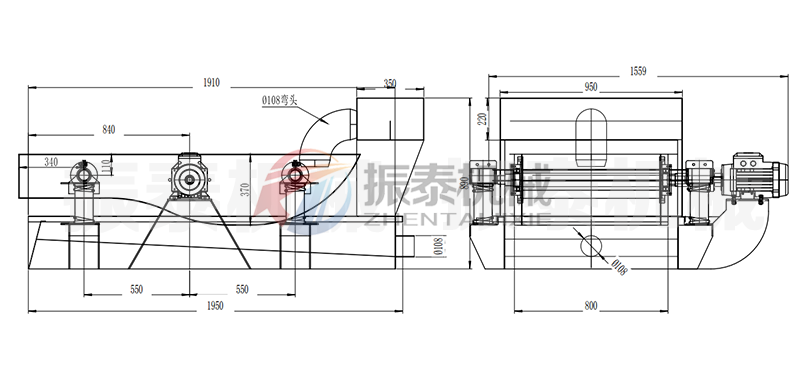

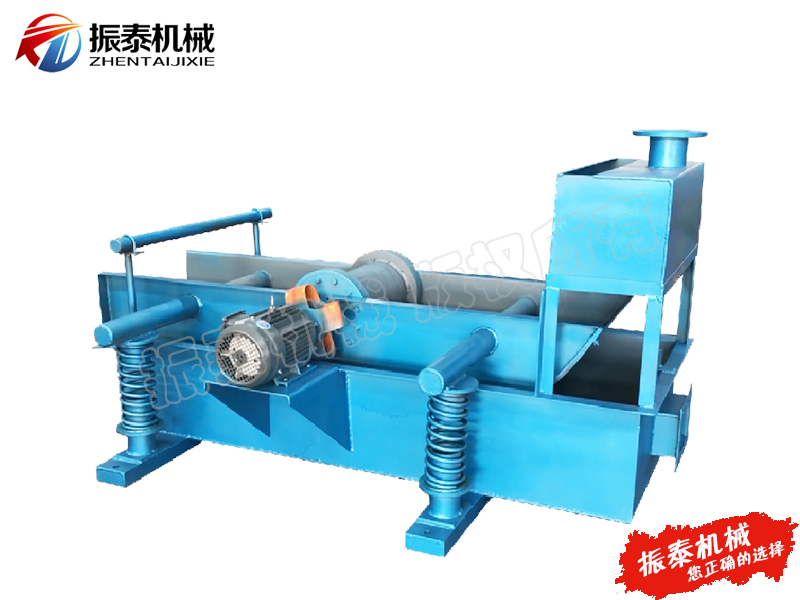

1、主体结构

筛框组件：采用高强度不锈钢焊接框架，配备多组减震弹簧支撑

振动系统：包括振动电机、偏心块调节装置和减震支座

筛网系统：多层复合筛网（通常为1-3层），可选聚氨酯或金属材质

进出料系统：进料箱配备匀浆装置，出料口设置可调挡板

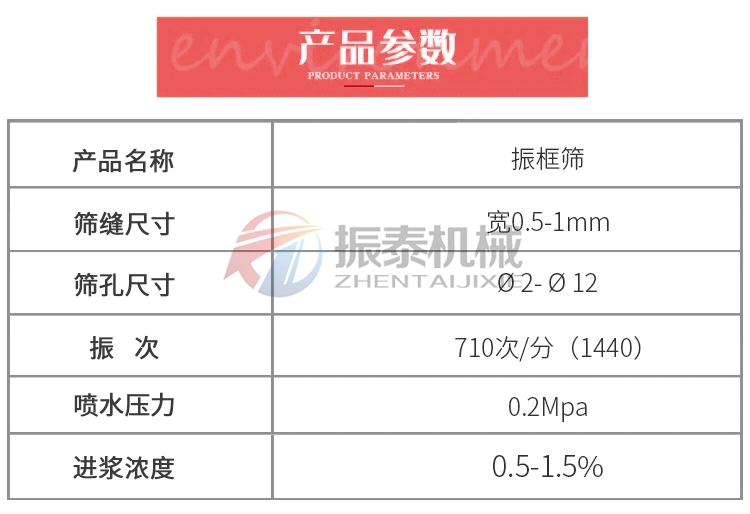

2、核心部件参数

筛网面积：2-15㎡（可根据产量定制）

筛缝宽度：0.5-3.0mm（按工艺要求选择）

振动电机功率：7.5-30kW

设备重量：3-12吨

四、行业应用

自洗式跳筛广泛应用于制浆造纸领域、环保资源化领域，还逐步拓展至建筑垃圾分选、餐厨垃圾处理、矿山尾矿分级等环保领域，成为固废资源化处理的关键设备之一。

（1）废纸制浆系统

处理能力：50-150吨/天（绝干浆）

应用效果：可去除90%以上的胶黏物、塑料片等轻杂质

典型案例：某大型纸厂OCC生产线，使用跳筛后良浆得率提升12%

（2）化学浆粗选工段

工作浓度：2.5-4.5%

筛分效率：≥95%

节能效果：比传统离心筛节能25-30%

（3）建筑垃圾分选

处理物料：破碎后的混凝土、砖瓦等

分选精度：可精确分离5mm以上杂质

经济效益：金属回收率提高至92%

（4）餐厨垃圾处理

适用工况：含水率60-85%的有机垃圾

处理能力：8-15吨/小时

环境效益：有机质提取纯度≥88%

   纸浆筛选振框筛通过持续技术创新，已发展成为制浆造纸和环保资源化领域不可或缺的专业设备，为用户创造显著的经济效益和环境效益。新乡专业振动筛生产厂家振泰机械是专业从事粉粒体输送系统及振动筛分机械设备的设计、研发、制造、销售及售后为一体的科技型企业。如有需要请联系我们，我们将给出合适的方案和报价，24小时振泰机械销售服务热线☎：0373-2685892 13523846907（同微信）我们将为您提供VIP一对一优质的产品及服务！
