卧式气流筛
2015-12-08 14:48:48
卧式气流筛简介：
卧式气流筛又称卧式气旋筛，又因其形状为横卧式，所以通常被称为卧式气流筛或卧式气流筛粉机。卧式气旋筛是专门针对微细粉进行高精度振动筛分的高科技设备，可对80-500目细度范围内的粉状物料连续筛分，适合细度范围广，筛网可以任意更换。气流筛粉机作为一种以空气动力学理论为基础的精确筛分设备，需要有专业生产能力的企业制造，而振泰机械设计生产的卧式气流筛具有筛分效率高、产量大，细度精确，无超径混级现象，筛网立装不荷重，使用寿命更长，全封闭结构，无粉尘溢散，噪音小、能耗低，可连续作业，维护简单方便等特点。
卧式气流筛适用范围：
卧式气流筛广泛应用于涂料、冶金、矿业、工业药品、化妆品、食品、电磁材料、化工、金属粉末及非金属等行业。
卧式气流筛适用范围：
卧式气流筛广泛应用于各种难筛微细粉，50-500目范围内的细粉都能很好的筛分。如轻钙粉、活性钙粉、活性碳粉、淀粉、中药粉、粉煤灰、锌粉、石墨粉、石英砂粉、金粉、陶土粉、山楂粉、果疏粉、氢氧化钙粉、农药粉、魔芋粉、荧光粉、木粉、面粉、环氧树脂粉、二氧化锰、硫磺粉、氧化铝粉、胶木粉、氧化镁、珍珠岩粉、铁粉、棉短绒等。气流筛粉机是一种有网筛分和分级设备，不是磨粉机。其喂料机的粉碎功能只是对成团的粉块打碎利于过网，并无研磨功能。因此在选择气流筛粉机筛选某种细度的细粉时，首先要知道其中含有多大比例的该细度的细粉，如果其细度只有200目，想筛出325目细度的细粉是不可能的。气流筛的特点是筛细不筛粗，块状及颗粒状的物料适合用振动筛进行分级。
卧式气流筛工作原理：

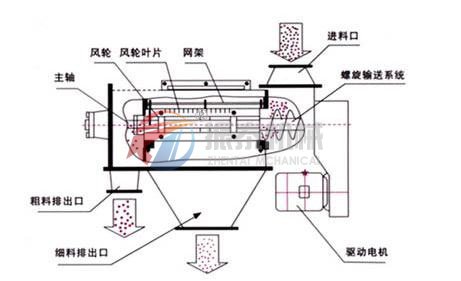

卧式气流筛的筛网呈圆筒状，放置于气流筛机体内，气流筛摈弃了传统的重力势能作业原理，开辟了载流体动能做功的筛理新途径，所筛分物料通过螺旋输送系统与气流混合、物化后进入网筒内，物料再通过网筒内风轮叶片时受到离心力和旋风推进，从而能使物料喷射过网，最后由细料排出口排出，而不能过网的物料沿网筒壁从粗料排出口排出。它是在密闭状态下利用高速气流做载体，使充分扩散的粉料微粒以足够大的动能向筛网喷射，达到快速分级之目的。因此气流筛的产量大、效率高、不粘网、不堵网孔、细度精确。

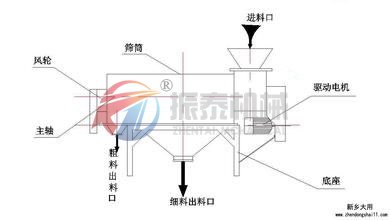

卧式气流筛结构简图以及外形尺寸：
气流筛粉机与气固分离除尘装置组成闭路筛分系统。主机是气流筛粉机，筛体的密闭外壳内装有立式圆周筒形筛网；筛网内侧有圆周形风轮，由装于底座上的电动机驱动旋转；筛体外壳的正上方装有进料斗及粗筛，下部设有排渣口；电动机与主轴为皮带连接；风轮料斗下口形成进料间隙。气固分离除尘装置由引风机，沉降室和除尘布袋组成，气流筛与分离除尘装置之间由塑料波纹软管连接。

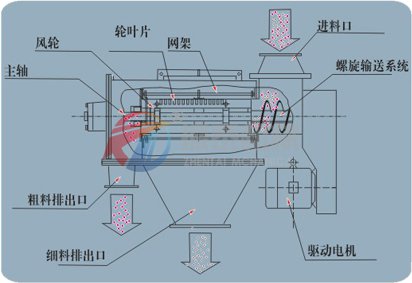

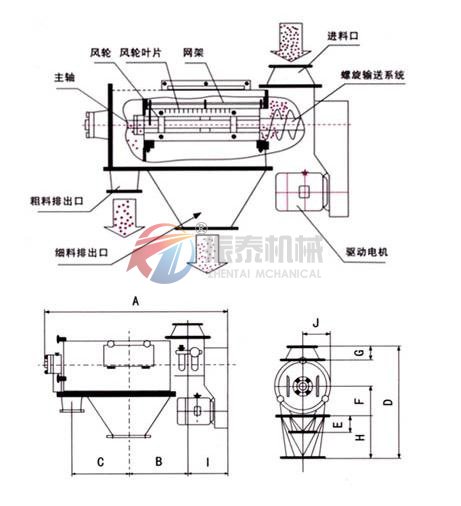

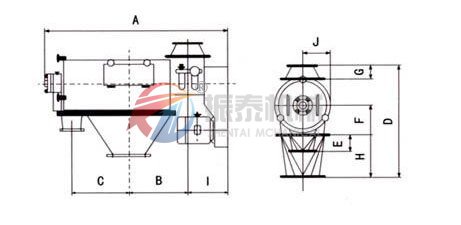

卧式气流筛结构示意图以及外形尺寸：
卧式气流筛特点
1、对结块物料有再破粹功能；
2、新式外球面轴承，延长使用寿命；
3、筛网受旋风的冲刷，可自动清网；
4、壳体结构新颖，安装简单，控制方便；
5、该机可同气力输送系统配套，直接串入风路，节约资源；
6、可单机或多机配套使用，长时间连续运行，安全可靠；
7、整机体积小、重量轻、平稳无振动、无噪音、密闭性能好、无粉尘、效率高；
8、新式设计：气体保护系统将能净化后空气输至设备两端，能有效地降低设备在运转过程中所产温度；对轴承形成气体隔离层，从而杜绝粉尘的进入，有效地延长轴承使用寿命，减少保养频率，提高工作效率；
9、可特殊设计，满足特别需求。

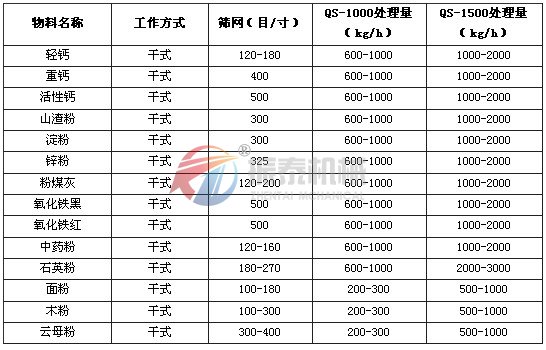

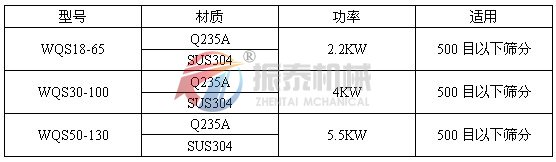

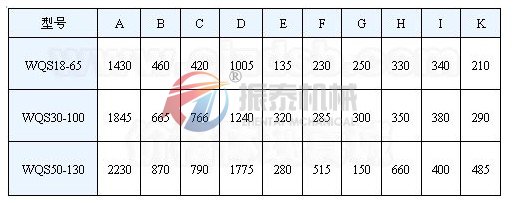

卧式气流筛技术参数

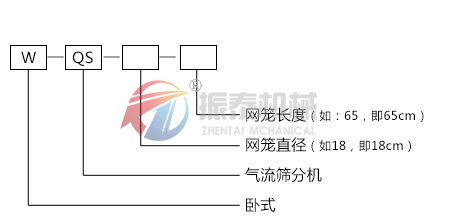

卧式气流筛型号示意图：
卧式气流筛保养与维护：
工作人员要严格按照气流筛分机产品使用说明书的要求，正确使用设备。做好设备的清洁、润滑、紧固和防蚀等日常维护工作，使设备经常保持内外清洁、性能良好、安全可靠的状态。电器控制箱要保持清洁，严防粉尘落入控制箱，造成电气元件失灵或短路。要定期检查接地线是否良好，设备到电源开关的电缆线连接是否良好，如有老化应及时更换。气流筛主机、电机和风机每年要检修一次，加入适量润滑油，清除电机内粉尘。配有激振器的筛机激振器每年必须维修一至二次，每次维修要加润滑油，连接螺栓要紧固。
气流筛的筛网更换时要保证均匀张紧，固定两端钢丝绳时，需边紧固边调整筛网。
我公司专业生产超声波振动筛，三次元振动筛，试验筛，直线筛，摇摆筛，气流筛等。如有需要，可随时拨打振泰机械销售热线：0373-3337678 13707652168，我们将为您提供更好的产品及服务。

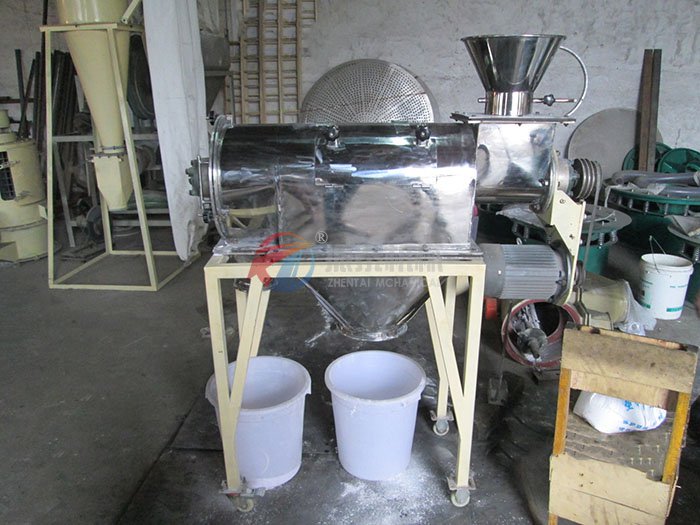

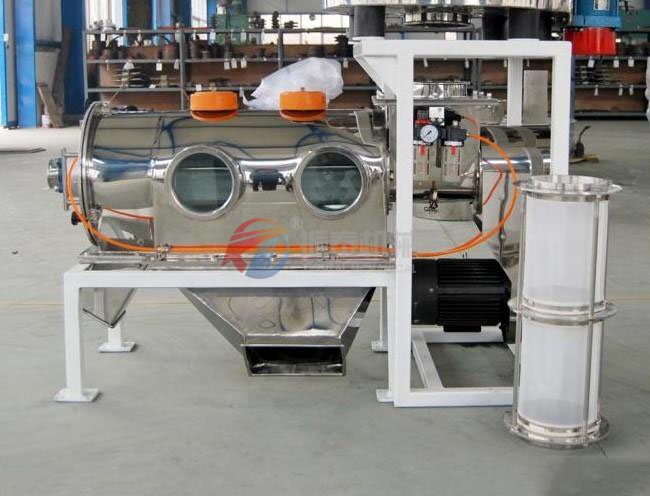

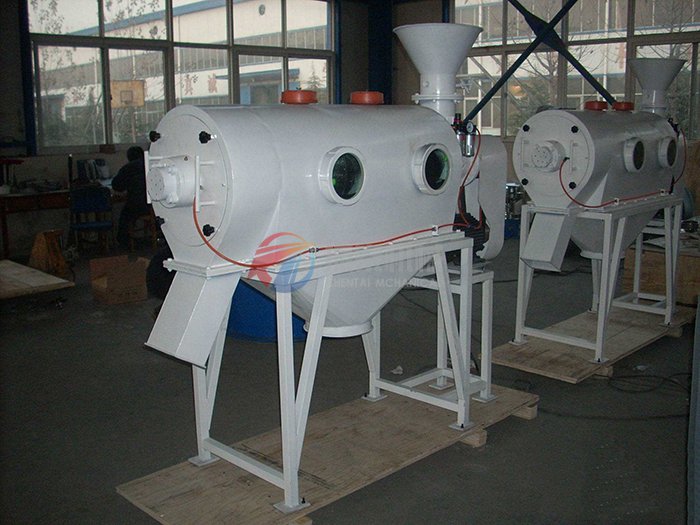

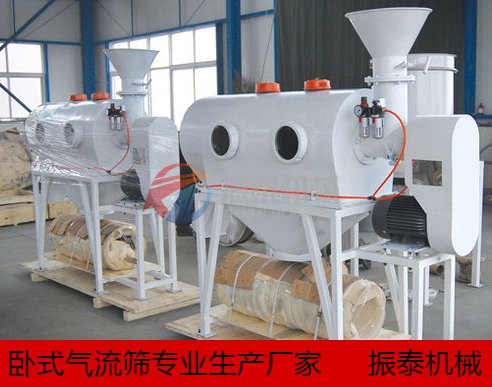

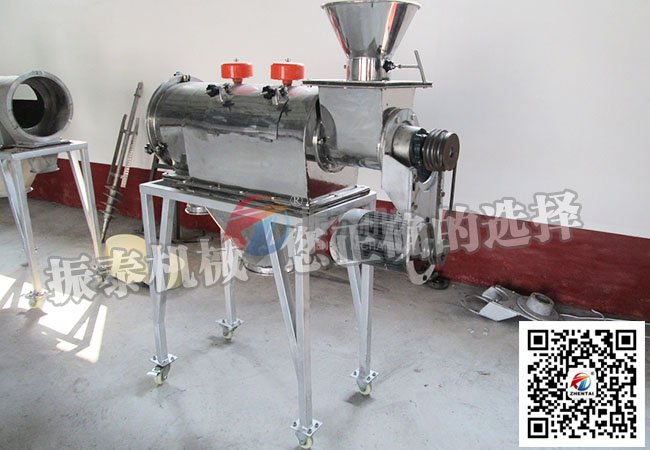

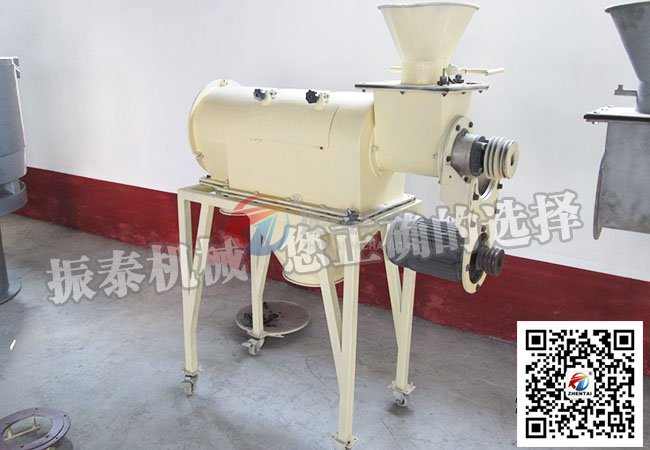

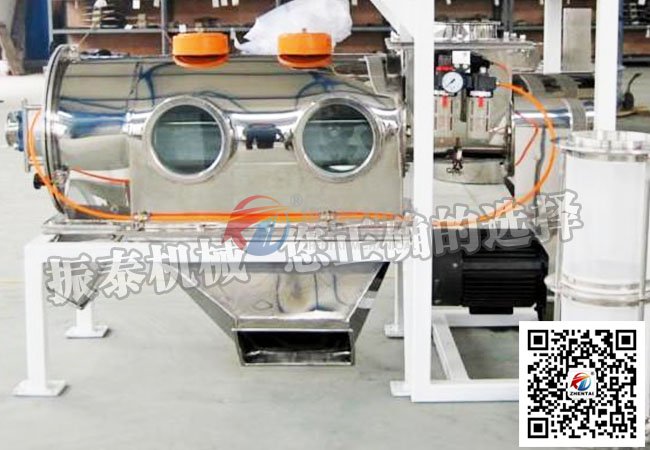

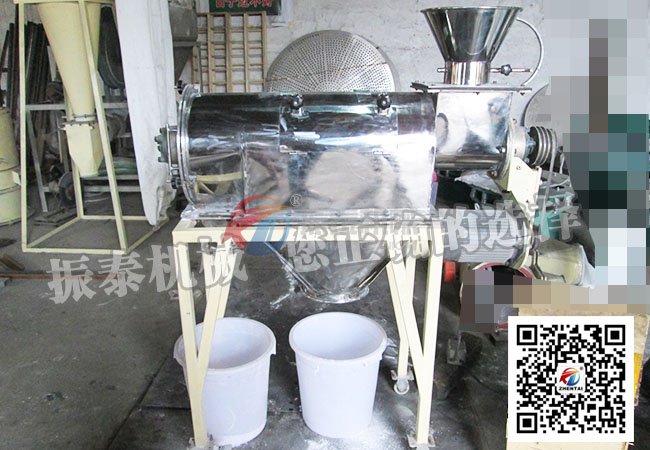

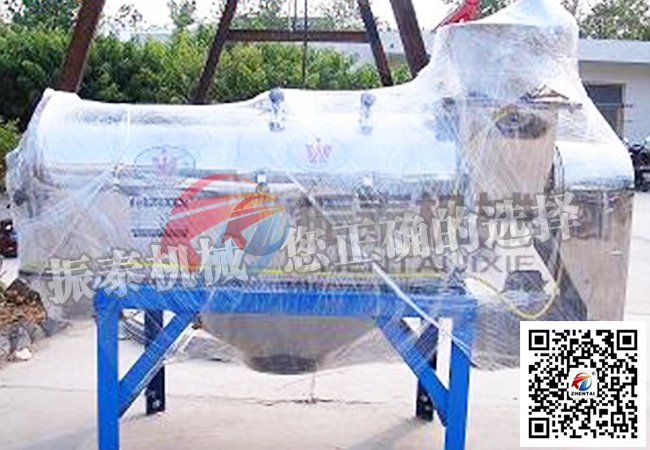

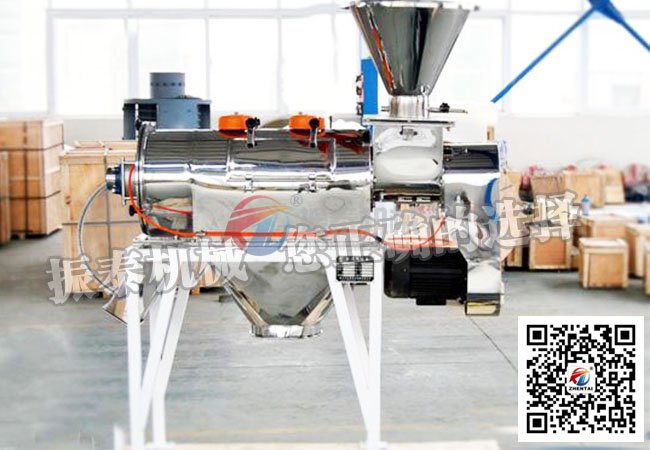

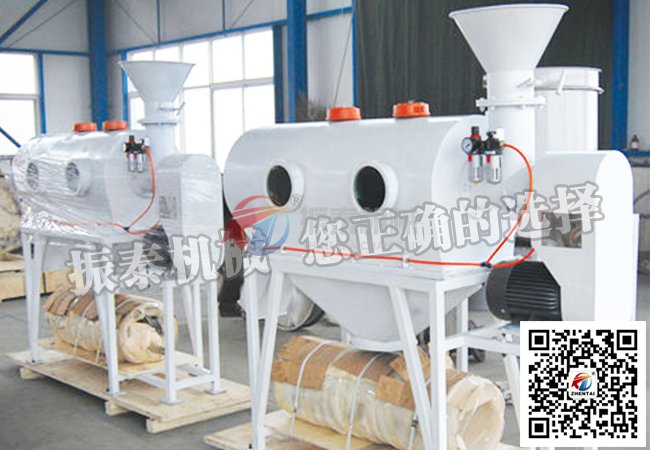

卧式气流筛组图：
